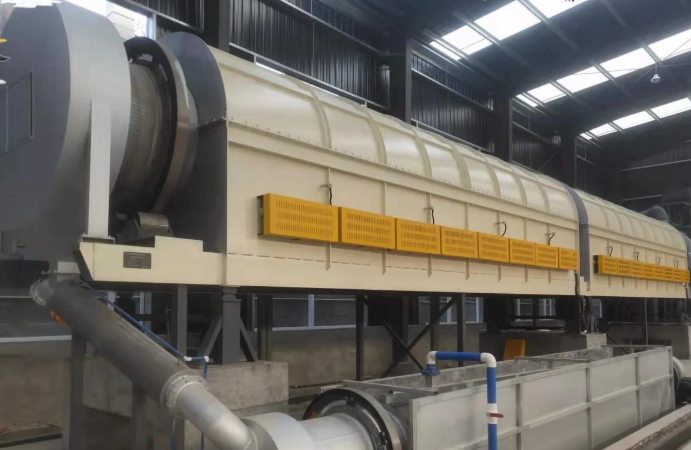

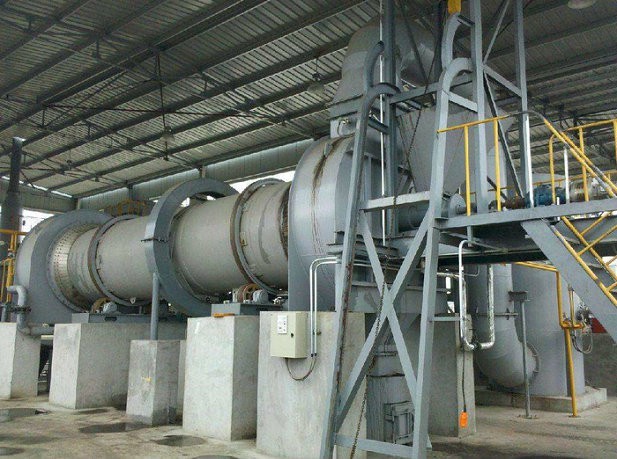

回轉窯爐是建材、水泥、冶金、化工、石灰、高嶺土焙燒等行業的核心熱工設備，整體結構設計精*、分工明確，依靠各部件協同完成物料烘干、預熱、高溫煅燒、冷卻全過程。下面對回轉窯爐完整結構組成做詳細拆解講解。
一、回轉窯筒體
筒體是回轉窯的主體核心，采用優良鋼板卷制焊接而成，呈微微傾斜安裝。
主要作用：承載物料、帶動物料緩慢轉動，利用傾斜角度和轉速，讓物料從高*向低端自然移動；同時作為高溫爐膛，內部砌筑耐火磚，形成密閉高溫?zé)煽臻g，承受高溫、重載與腐蝕，是整臺窯爐的基礎骨架。
二、耐火襯里（耐火磚）
砌筑在筒體內壁，是耐高溫、隔熱、保護筒體的關鍵結構。
隔絕回轉窯爐內上千度高溫，避免高溫直接燒蝕鋼板筒體，同時減少熱量向外散失、降低能耗，穩定窯內溫度場，保證物料煅燒質量。
三、托輪與擋輪裝置
屬于回轉窯承重與定位部件。
托輪成對布置，支撐整個筒體、物料及耐火磚的全部重量，保證筒體平穩旋轉；擋輪分為上擋輪、下?lián)踺啠脕硐拗仆搀w上下竄動，控制軸向位移，防止窯體跑偏、錯位，保障設備長期平穩運轉。
四、滾圈
安裝在回轉窯爐筒體外部、架在托輪上的加厚環形構件。
把筒體的巨大重量均勻傳遞給托輪，避免筒體直接受壓變形，增強筒體剛性，耐磨抗壓，是承重傳動的重要過渡部件。
五、傳動系統
由主電機、減速機、大小齒輪、聯軸器組成，是回轉窯動力來源。
電機經減速機減速增扭，通過大齒圈帶動筒體勻速低速旋轉，可變頻調速，根據生產工藝調整轉速，控制物料停留時間，適配不同物料煅燒需求。
六、窯頭裝置
包含窯頭罩、燃燒器、出料口、冷卻結構等。
負責噴火燃燒、供熱升溫、成品出料；燃燒器可噴入煤粉、天然氣、柴油等燃料，形成穩定高溫火焰；窯頭罩密封防塵、保溫隔熱，收集煅燒后的成品物料送入冷卻機。
七、窯尾裝置
由窯尾煙室、進料溜槽、密封裝置、廢氣接口組成。
主要承擔物料進料、廢氣排出、預熱物料功能。生料從窯尾送入，利用回轉窯爐內高溫?zé)煔馓崆邦A(yù)熱；廢氣經窯尾進入除塵、余熱利用設備，同時配備密封結構，防止漏風漏料，降低熱損耗。
八、密封裝置
分為窯頭密封、窯尾密封。
采用迷宮式、石墨塊、耐火纖維等密封結構，封堵窯體轉動與固定殼體之間的縫隙，防止冷風進入、高溫?zé)煔馔庖纭⒎蹓m外泄，穩定窯內負壓、節約能耗、改善車間環境。
九、輔助系統
潤滑系統：為托輪、擋輪、齒輪、減速機提供循環潤滑，減少磨損、延長配件壽命。
冷卻系統：窯頭、滾圈、托輪配有風冷或水冷結構，防止高溫過熱變形。
電控與監測系統：PLC控制系統、溫度檢測、轉速監測、電流負荷監控，實時掌握窯爐運行狀態，實現自動化調控、故障報警。
整體來看，回轉窯爐主要由筒體、耐火襯里、滾圈、托輪擋輪、傳動系統、窯頭、窯尾、密封裝置及輔助配套系統九大結構組成。各部件分工明確、相互配合，實現物料連續進料、勻速回轉、高溫煅燒、自動出料和廢氣處理全流程作業。合理的結構配置與日常維護，是保證回轉窯爐產量穩定、煅燒品質好、能耗低、使用壽命長的關鍵。
