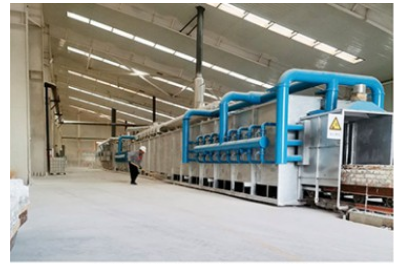

大斷面隧道窯是指窯室截面尺寸較大（通常寬度≥4m、高度≥3m）的連續(xù)式熱工設備，廣泛應用于耐火材料、陶瓷、建材（如磚瓦、加氣混凝土）等行業(yè)的規(guī)模化生產(chǎn)。相較于傳統(tǒng)小斷面隧道窯，其具有單窯產(chǎn)量高、熱效率高、產(chǎn)品質(zhì)量穩(wěn)定等優(yōu)勢，但建設門檻高、操作控制難度大。以下從建設要點和操作要點兩大維度，梳理核心技術(shù)要求。
一、大斷面隧道窯建設要點
建設階段的設計與施工直接決定窯爐的使用壽命、熱效率和產(chǎn)品質(zhì)量，需主要把控以下環(huán)節(jié)：
1.選址與廠房布局
---選址原則：優(yōu)先選擇地勢平坦、地下水位低、遠離易燃易爆源的區(qū)域；需考慮原料與成品的運輸便利性，預留貨車裝卸通道和倉儲空間。
---廠房布局：窯體應與原料預處理車間、成品冷卻車間直線銜接，減少物料轉(zhuǎn)運距離；配套的燃料供應系統(tǒng)（如天然氣管道、重油儲罐）需與窯體保持安全距離，符合消防規(guī)范；預留通風、除塵設備的安裝位置，確保廢氣處理達標排放。
2.窯體結(jié)構(gòu)設計與材料選型
大斷面隧道窯的窯體需承受高溫（通常1000~1400℃）和較大的熱應力，結(jié)構(gòu)穩(wěn)定性與保溫隔熱性是核心：

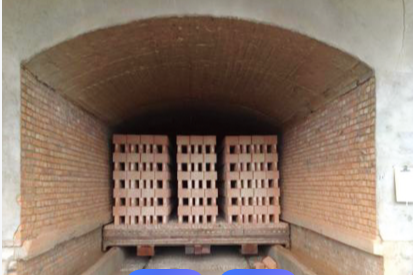

---窯體截面設計：采用矩形或拱形截面，拱形截面可分散頂部熱應力，適合高溫窯爐；矩形截面便于機械化裝卸料。需合理設計拱高與跨度比（通常1:2~1:3），避免頂部塌陷；窯墻與窯頂需預留膨脹縫（間距2~4m），吸收高溫下的熱膨脹量，防止窯體開裂。
---耐火保溫材料選擇
??工作層：直接接觸高溫火焰與物料，需選用高鋁磚、剛玉磚（耐火度≥1580℃）或耐火澆注料，抗沖刷、耐高溫腐蝕；對于含酸堿的窯爐氣氛，需選用耐化學侵蝕的耐火材料。
??保溫層：工作層外側(cè)鋪設硅酸鋁纖維棉、輕質(zhì)保溫磚，降低窯體散熱損失；保溫層厚度需根據(jù)窯溫計算，確保窯體外壁溫度≤60℃，提升熱效率。
??外殼：采用鋼板或型鋼框架，增強窯體結(jié)構(gòu)強度，防止保溫層脫落。

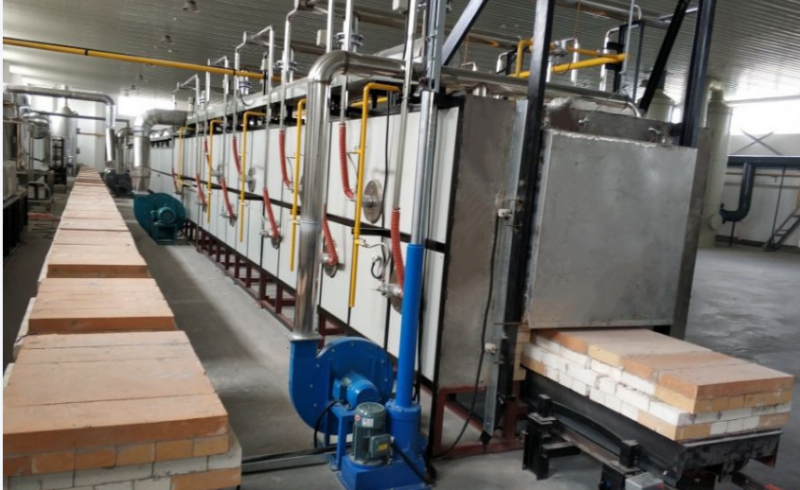

---窯車與軌道設計：窯車是承載物料的核心部件，需滿足承重和耐高溫要求。
??窯車臺面鋪設耐火磚或耐火澆注料，側(cè)面安裝密封裙板，減少窯車與窯墻之間的漏風；
??軌道選用重型鋼軌，鋪設時保證水平度（誤差≤2mm/m），防止窯車跑偏；軌道下方設置耐熱混凝土基礎，避免高溫變形。
3.燃燒與溫控系統(tǒng)配置
溫控精度直接影響產(chǎn)品質(zhì)量一致性，大斷面隧道窯需配置效高、穩(wěn)定的燃燒與溫控系統(tǒng)：
---燃料選擇：優(yōu)先選用天然氣、液化氣等清潔燃料，燃燒充分、污染小，便于準確控溫；也可選用重油、煤粉，但需配套除塵脫硫設備。

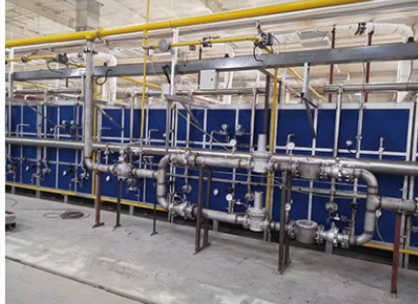

---燃燒器布置：采用多燒嘴分布式布置，沿窯長方向分預熱段、燒成段、冷卻段設置燒嘴，燒成段燒嘴需上下對稱布置，確保窯內(nèi)溫度場均勻；避免因斷面大導致局部溫差過大（要求燒成段溫差≤±5℃）。
---溫控系統(tǒng)：配備PLC+觸摸屏自動控制系統(tǒng)，通過熱電偶實時監(jiān)測窯內(nèi)各段溫度，自動調(diào)節(jié)燃燒器火力和窯車運行速度；設置超溫報警裝置，防止窯溫過高損壞產(chǎn)品或窯體。
4.通風與余熱回收系統(tǒng)
合理的隧道窯通風系統(tǒng)是保證燃料充分燃燒和產(chǎn)品質(zhì)量的關(guān)鍵，同時需重視余熱回收以降低能耗：
---排煙系統(tǒng)：在預熱段設置排煙口，配套引風機和煙囪；通過調(diào)節(jié)引風機風量，控制窯內(nèi)壓力（燒成段保持微正壓，防止冷空氣滲入）。
---冷卻系統(tǒng)：在冷卻段設置軸流風機，通入冷空氣冷卻成品，同時將熱空氣（300~600℃）引入預熱段，預熱待燒物料，實現(xiàn)余熱回收，可降低能耗20%~30%。
---密封設計：窯體兩端設置氣動密封門，窯車與窯墻之間采用砂封或氣封，減少冷空氣滲入和熱煙氣泄漏，提升熱效率。
5.環(huán)保與安全設施
---廢氣處理：配套布袋除塵器、脫硫塔等設備，處理燃燒產(chǎn)生的粉塵和硫化物，確保廢氣排放符合《工業(yè)爐窯大氣污染物排放標準》（GB 9078-1996）。
---消防設施：窯體周圍設置消防栓、滅火器，燃料儲罐區(qū)配備防火堤和泄漏報警裝置；電氣系統(tǒng)采用防爆設計，避免高溫引發(fā)火災。
二、大斷面隧道窯操作要點
科學的操作管理是保證窯爐穩(wěn)定運行、延長使用壽命和提升產(chǎn)品質(zhì)量的核心，需遵循以下規(guī)范：
1.投產(chǎn)前的烘窯操作
新窯砌筑后，耐火材料內(nèi)部含有水分，需通過烘窯逐步升溫，排出水分，避免高溫下水分急劇蒸發(fā)導致窯體開裂：
---烘窯曲線制定：根據(jù)耐火材料類型制定烘窯曲線，低溫段（室溫～300℃）升溫速度≤10℃/h，主要排出游離水；中溫段（300~600℃）升溫速度≤20℃/h，排出結(jié)晶水；高溫段（600~燒成溫度）升溫速度≤30℃/h，逐步達到生產(chǎn)溫度。
---烘窯監(jiān)測：實時監(jiān)測窯體各部位溫度和膨脹量，若出現(xiàn)異常升溫或開裂，立即停止升溫并保溫。
2.隧道窯日常生產(chǎn)操作規(guī)范
---物料裝窯要求
??物料需均勻碼放在窯車上，避免偏載，防止窯車跑偏或窯體受力不均；
??物料碼放間距需合理，保證熱煙氣流通順暢，避免局部過熱或未燒透；
??易變形產(chǎn)品需使用專用匣缽或支架固定。
---溫度與壓力控制
??嚴格按照工藝曲線控制各段溫度，燒成段溫度波動需控制在±5℃以內(nèi)；
??保持窯內(nèi)微正壓（壓力值通常為5~10Pa），防止冷空氣滲入影響溫度場；
??根據(jù)產(chǎn)品配方和批次調(diào)整窯車運行速度，確保燒成時間充足。
---燃燒器操作
點火前需用惰性氣體吹掃爐膛，排出殘留燃氣，防止爆炸；
??調(diào)節(jié)燃燒器的空燃比（天然氣完全燃燒的空燃比約為1:10），確保燃料充分燃燒，減少黑煙和CO排放；
??定期清理燒嘴積碳，避免堵塞影響火力。
3.隧道窯維護與保養(yǎng)
---窯體維護：定期檢查窯墻、窯頂?shù)哪突鸩牧?，若出現(xiàn)剝落、開裂，及時修補；清理膨脹縫內(nèi)的雜物，確保熱膨脹空間；定期檢查密封裝置，更換老化的密封件。
---窯車與軌道維護：定期檢查窯車車輪、軸承的磨損情況，加注耐高溫潤滑油；校正軌道水平度，清理軌道上的雜物；檢查窯車臺面耐火層，及時修補破損部位。
---燃燒與溫控系統(tǒng)維護：定期校準熱電偶和溫控儀表，確保測溫準確；清理燃氣管道過濾器，防止堵塞；檢查風機軸承和皮帶，及時更換損壞部件。
隧道窯建設階段：以結(jié)構(gòu)穩(wěn)定、保溫隔熱、溫控準確、環(huán)保達標為核心，優(yōu)先選用優(yōu)良耐火材料和自動化控制系統(tǒng)，避免因設計缺陷導致后期運行成本高。
魯ICP備2023002774號
